Optische Geometrie-Vermessungssysteme für Betonstahl

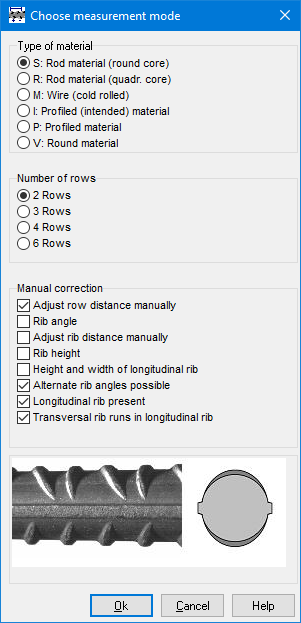

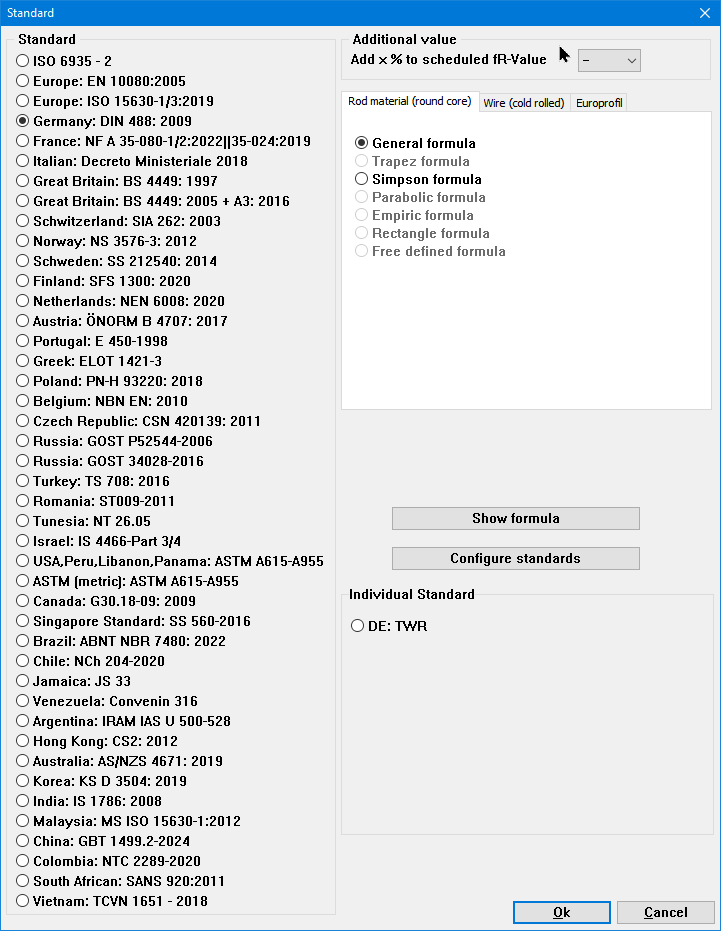

Die Geräte dienen zur automatisierten geometrischen Vermessung in der Qualitätssicherung und zur werksseitigen Eigenprüfung von warm- und kaltgewalzten Betonstahl (B500A oder B500B) mit zwei, drei, vier oder sechs Rippreihen. Vermessen werden kann GEWI, Bamboo, Spiral sowohl profilierte Bewehrungsdraht (B500A+P) als auch tiefgerippte Oberfläche oder Glasfaserverstärker Kunststoff (GFK). Die bezogene Rippenfläche wird nach der Vermessung normgerecht nach deutschen DIN 488, europäischen ISO 15630 und den meisten internationalen Normen ermittelt.

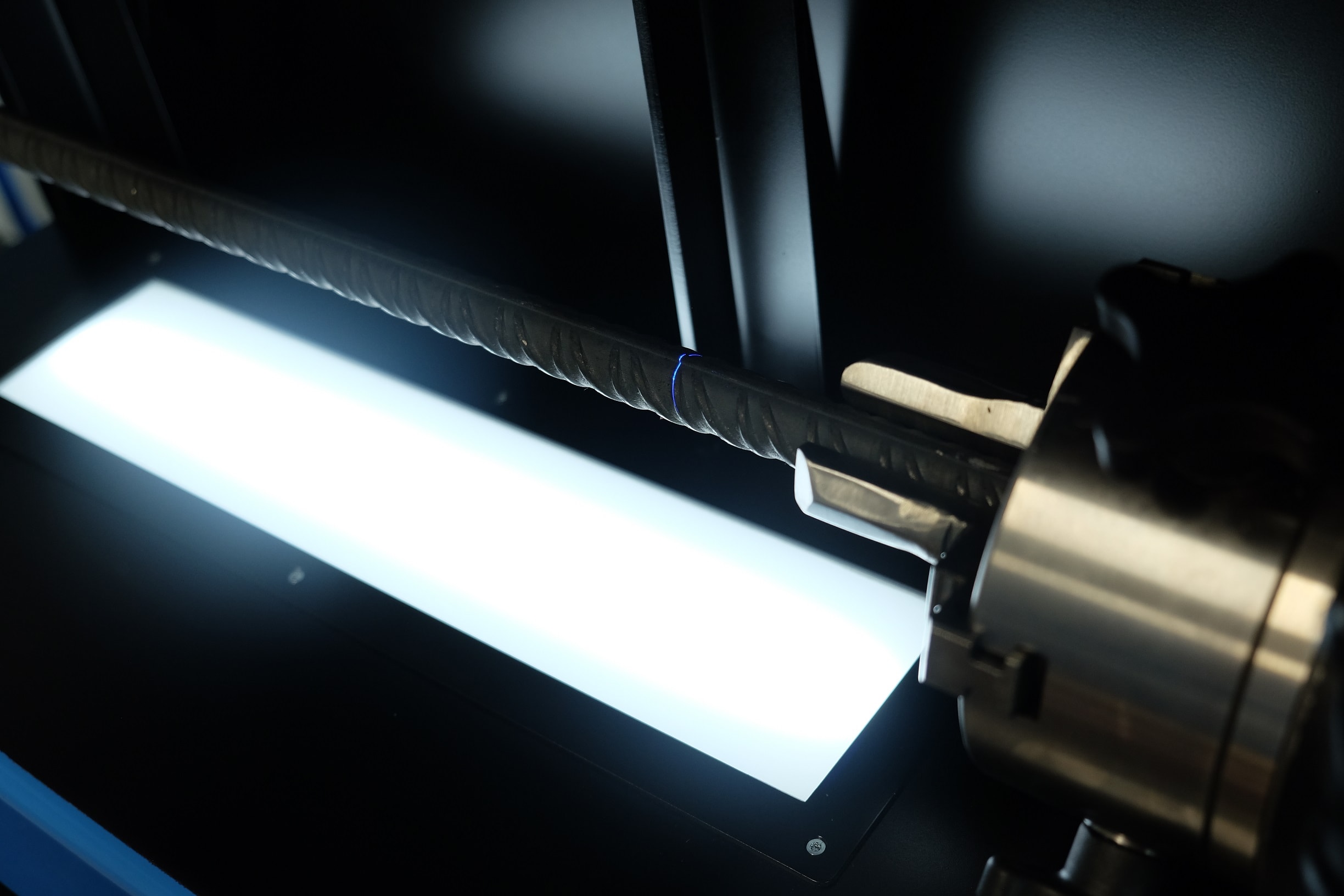

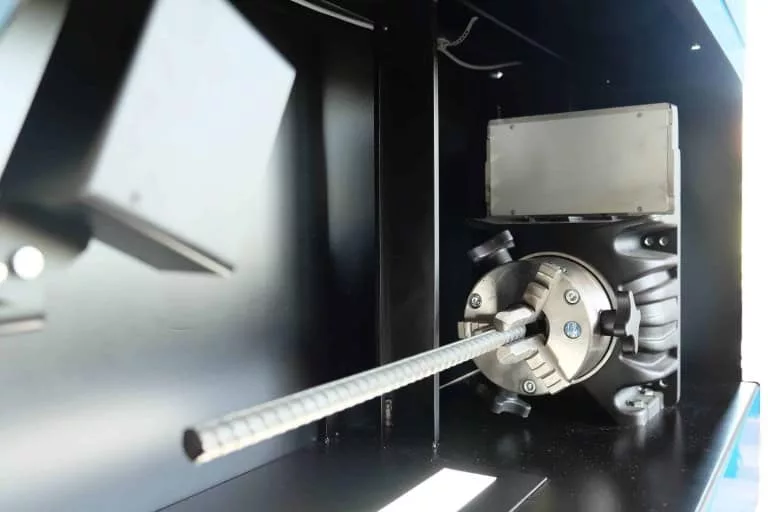

Für die Vermessung müssen die Proben eine Länge von zwischen 200 und 500 mm haben. Der Probestab wird in ein Dreibackenspannfutter horizontal oder senkrecht eingespannt und je nach Messgröße mit Auflicht oder Gegenlicht kontraststark ausgeleuchtet. Das Prüfobjekt wird von zwei bis drei CMOS-Schwarzweiß-Kameras mit hoher Auflösung optisch aus verschiedenen Winkeln durch eine Rotationseinheit erfasst und in einem Fenster auf dem Computer-Monitor dargestellt.
Ein Rechner und eine Image-Processing-Einheit digitalisieren das jeweilige Bild. Das Messprinzip beruht auf der Suche von schwarz/weiß-Übergängen, wobei die Objektgrenzen über ein Gradientenverfahren aus den Graustufen ermittelt werden.
Die Kalibrierung des Gerätes erfolgt über zwei zertifizierte Kalibrierungsstäbe mit verschiedenen Durchmesser. Die Kalibrierung erfolgt automatisch und kann jederzeit wiederholt werden.

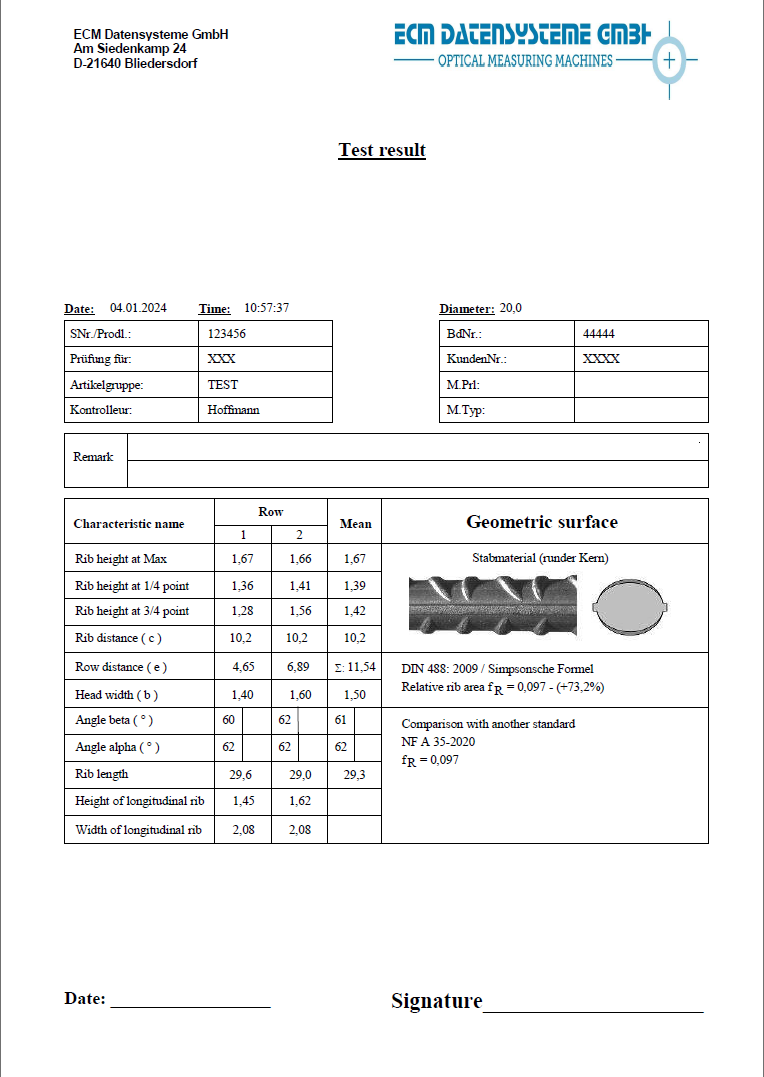

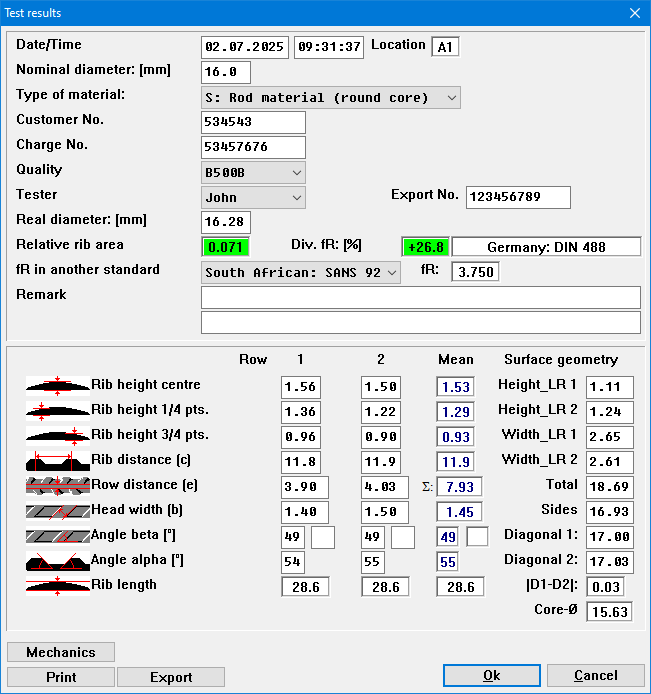

- Die Rippenmessysteme ermitteln folgende Maße:
- Stabquerschnitt und Nenndurchmesser
- Rippenhöhe in der Mitte und am Viertelpunkt bzw. Dreiviertelpunkt
- Rippenabstand
- Kopfbreite und Fußbreite der Rippen
- Neigungswinkel bzw. Flankenneigungswinkelder Schrägrippee
- Abstand zwischen Rippenreihen
- Bezogene Rippenfläche
- Höhe und Breite der Längsrippen
- Ovalität
- Radius am Fuß des Rippens von GEWI
